产品描述
本产品为双组合进口环氧树脂原料，可加工成所需要的模型，可按不同设计要求进行粘合，固化物具有优越的机械加工性能，可铣、刨、削、钻等多种加工，加工过程中钻头无磨损，加工表面光洁度优良，固化物细腻，不崩刀、易打磨、易修复、易改型、尺寸稳定、无毒环保、质量轻和降低模具成本等优点。
应用
本产品专门应用于车船、机械、风电模具行业等大型基准模型、模具设计、模具开发、模型复制、检具等的制作。是模具制造行业生产厂家最安全、平稳、快速、节省可靠的首选材料。
1、可与多种框架支撑材料结合牢固，如木头，泡沫板，塑胶，代木等。
2、可刨、削、磨、铝孔、上螺丝，适合数控加工，可任意造型，节约成本。
产品性能参数
|
型号 |
0750A |
0750B |
|
颜色及外观 |
红棕色糊状 |
米白色糊状 |
|
可操作时间（25℃/分钟） |
30-40 |
|
脱模时间（25℃/小时） |
24 |
|
固化物密度（g/cm³） |
0.75-0.8 g/cm3 |
|
固化物硬度（Shord） |
65-70 Shore D |
|
固化物热变形温度（℃） |
60-70° |
|
热膨胀系数（×K-1） |
55-60×10 -6K-1 |
|
压缩强度（Mpa） |
55-60 |
操作使用方法
操作时须按标准重量1:1配比，机械搅拌混合（应尽量避免产生气泡，最好使用真空搅拌器）A、B料两色大道颜色一致，没有杂质即可，搅拌时注意搅拌器皿周与底部都需混合。搅拌混合后并在30分钟内使用完毕。

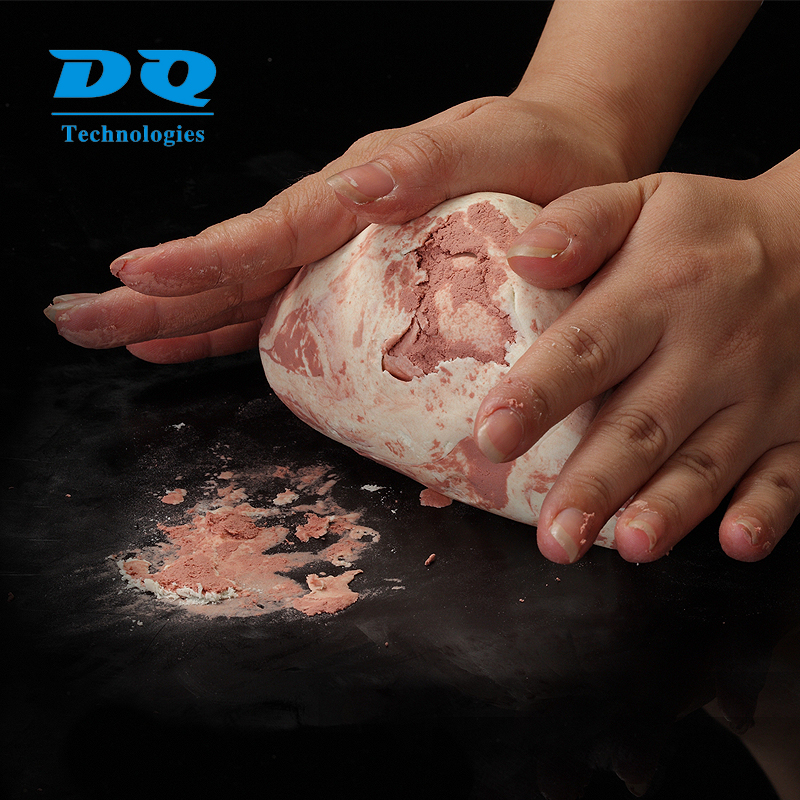

手工操作应反复多次混合均匀，用力反复挤压（像揉面团），把混合时空气、气泡挤出干净，A、B料两色达到一致颜色即可。

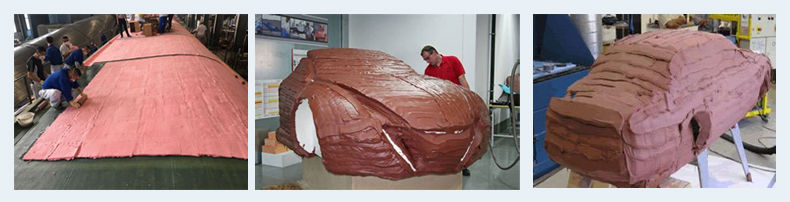

混合料手工成型模型毛胚时，涂层厚度一次可达到10-40mm，如需加厚则待固化后施覆第二层，可持续任意加厚。模型毛胚成型后，待混合料反应固化半干时，可再次整型效果更好。
注意事项
1、温度和混合量的多少会影响到可使用时间的长短、固化时间和物流性能。在大量使用前，请少量试用，掌握产品的使用技巧，以免造成损失。
2、有极少数人长时间接触胶液会产生轻度皮肤过敏，建议使用时戴防护手套，粘到皮肤上时请用丙酮或酒精擦去，并清洗干净。
